Cấu tạo cầu nâng 2 trụ chi tiết từ A – Z chuẩn kỹ

Cấu tạo cầu nâng 2 trụ không quá phức tạp nhưng cần đòi hỏi lắp đặt chính xác, sai số nhỏ đảm bảo cầu nâng hoạt động ổn định, an toàn khi sử dụng. Vậy cấu tạo cầu gồm các bộ phận nào?, cách hoạt động ra sao?. Cùng chúng tôi tìm hiểu cụ thể thông qua nội dung dưới đây.

Cấu tạo cầu nâng 2 trụ chi tiết

Cầu nâng ô tô 2 trụ là thiết bị chuyên dùng để nâng, hạ xe linh hoạt để sửa chữa gầm xe, phù gầm xe ô tô hiệu quả, nhanh chóng và khiến tiệm sửa xe ô tô trở nên chuyên nghiệp hơn giúp thu hút lượng lớn khách hàng. Các bộ phận chính của cầu nâng 2 trụ gồm:

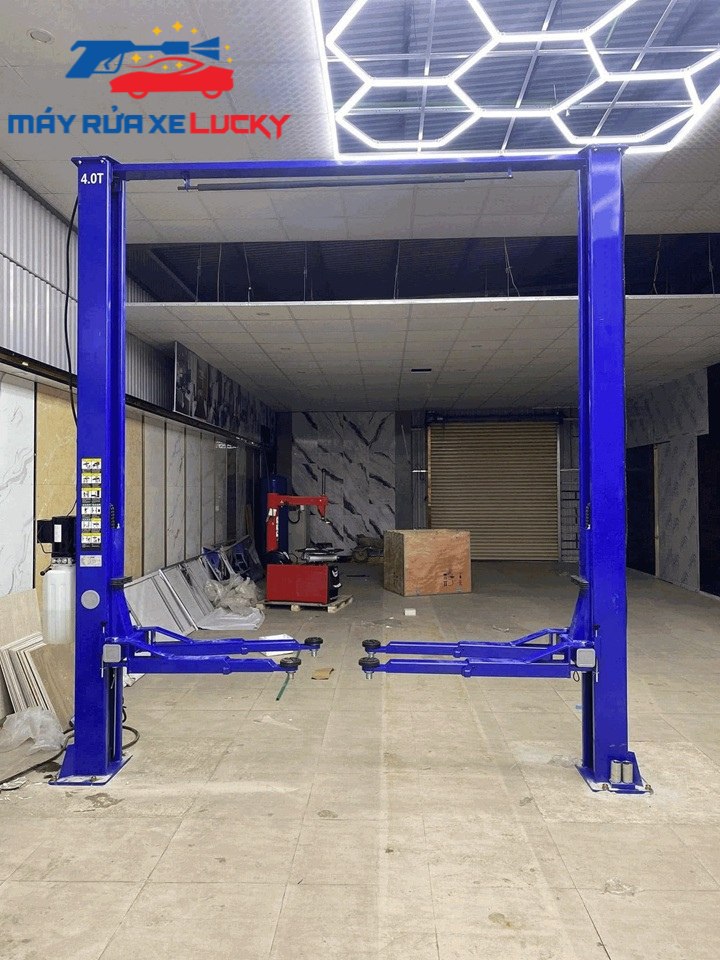

Trụ nâng

Thanh trụ cầu nâng được gắn cố định với sàn, đảm bảo an toàn trong quá trình nâng hạ. Thanh trụ cầu được làm bằng thép hộp chắc chắn, phỉ sơn tĩnh điện chống gỉ. Ngoài ra:

• 2 trụ cầu được cố định với móng bằng 6 ốc vít chuyên dụng giúp cầu đứng vững, không rung lắc khi vận hành.
• Với cầu nâng 2 trụ giằng trên có thêm thanh rằng trên nối 2 trụ cầu. Thanh giằng được trang bị khóa toàn có khả năng tự động dừng cầu khi xe gần chạm vào thanh giằng, đảm bảo an toàn cho xe.

Tay nâng

Tay nâng cầu được làm bằng thép hộp, thiết kế dạng chữ V giúp tạo độ cân bằng xe, nâng đỡ xe trong quá trình nâng hạ. Tay nâng cầu 2 trụ hoạt động theo phương thẳng đứng, được thiết kế:

• Tay nâng có khả năng mở 360 độ, dễ dàng đánh xe ra ngoài mà không bị va quyệt.
• Đầu tay nâng được trang bị đệm cao su giúp hạn chế xước gầm xe trong quá trình sử dụng.

Van khóa an toàn

Khóa an toàn có tác dụng cố định chiều cao nâng tại vị trí phù hợp, đảm bảo an toàn cho cả thợ kỹ thuật và phương tiện. Mỗi bên tay nâng đều có thiết kế khóa an toàn dạng dây cáp dật.

Khi muốn khóa tay nâng cầu bạn chỉ cần giật 1 lần. Khi muốn hạ cầu bạn giật 1 lần để mở khóa tay nâng và tiến hành hạ cầu như bình thường.

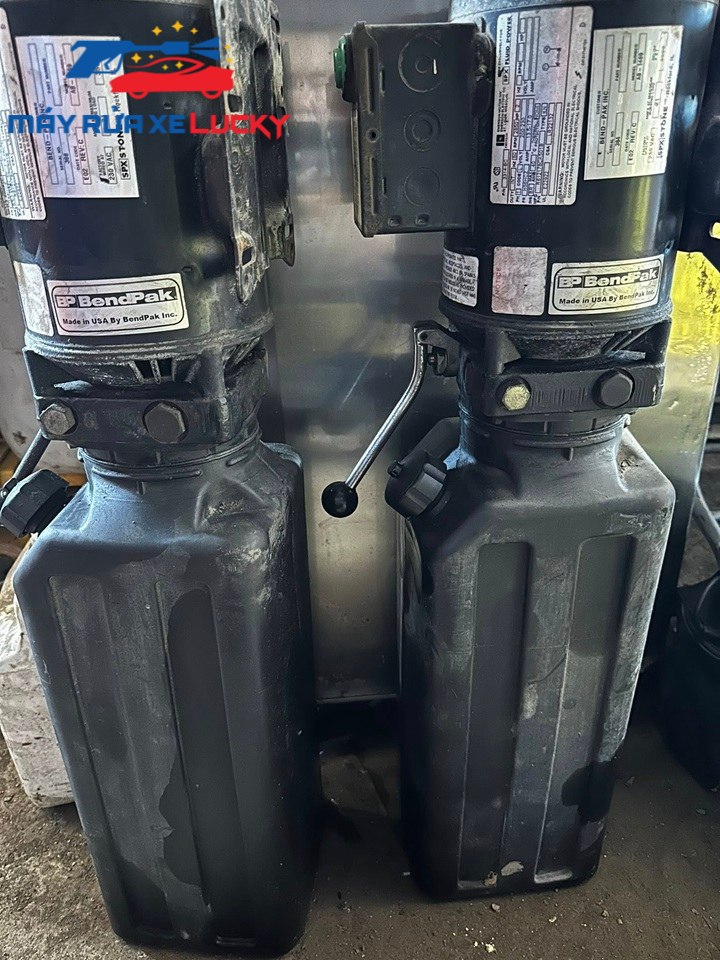

Bơm dầu thủy lực

Bơm dầu thủy lực có tác dụng vận chuyển và cung cấp dầu thủy lực

Hệ thống dây cáp

Hiện nay, cầu nâng 2 trụ có 2 loại chính là cầu nâng ô tô giằng trên và cầu nâng xe ô giằng dưới.

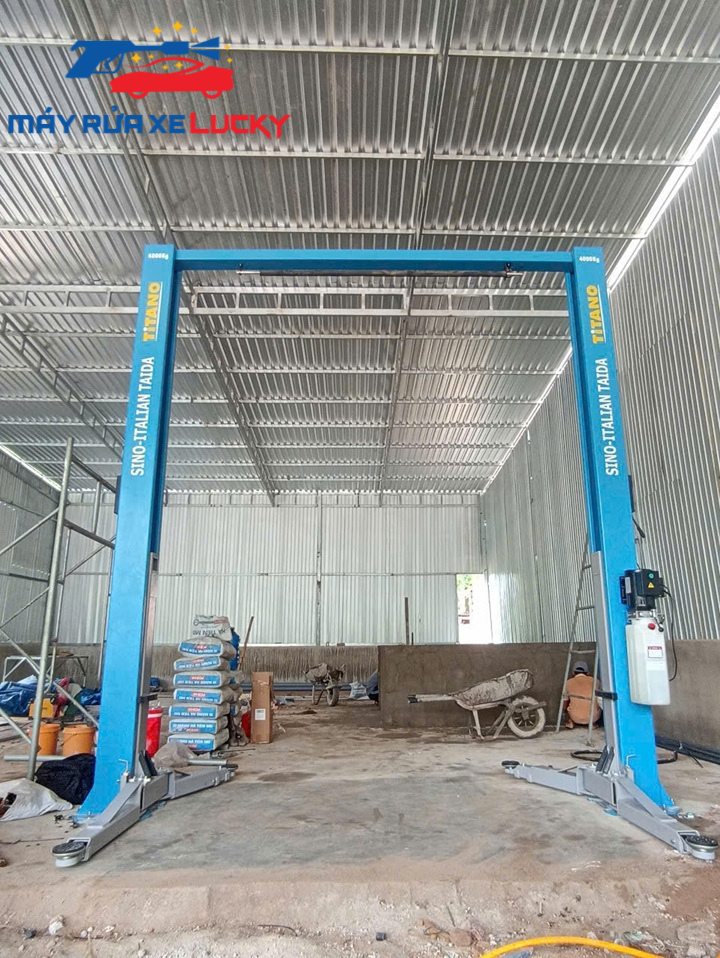

• Cầu nâng rửa xe ô tô 2 trụ giằng trên: cấu tạo cầu nâng 2 trụ giằng trên đơn giản dây cáp được đặt phía trên giúp tránh được bụi bẩn, va chạm nâng cao tuổi thọ thiết bị.

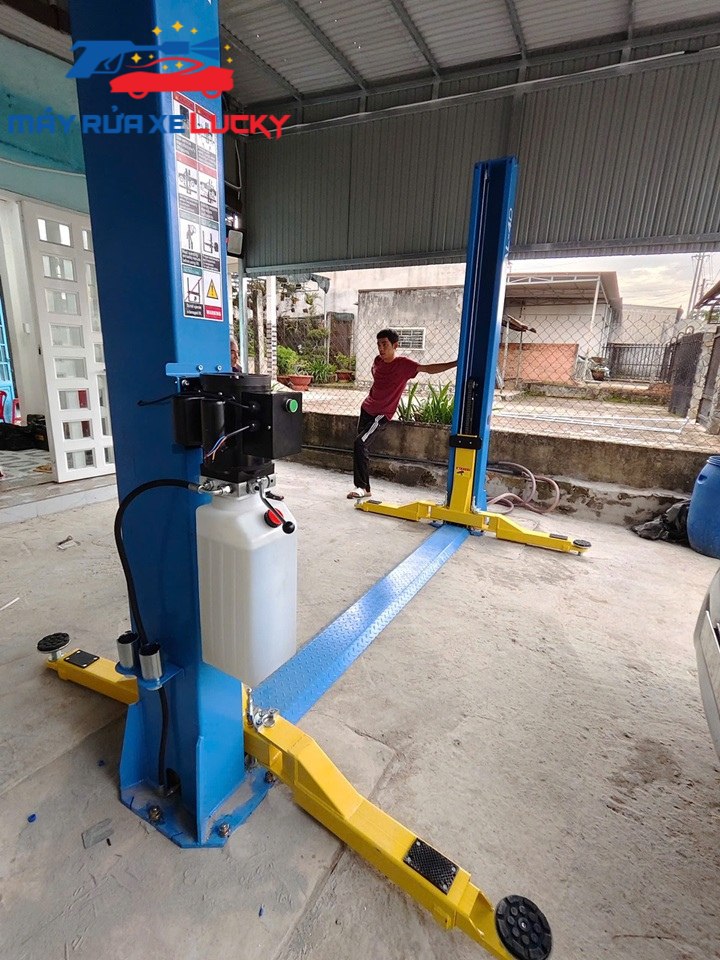

• Cầu nâng rửa xe ô tô 2 trụ giằng dưới: sử dụng được cả ở trong các gara ô tô có trần nhà thấp, nâng được cả những dòng xe có mui cao. Giá thành thường rẻ hơn cầu nâng 2 trụ giằng trên từ 2 – 3tr.

Tổng quan về cấu tạo cầu nâng 2 trụ

Bảng so sánh về cấu tạo cầu nâng ô tô 2 trụ giằng trên và cầu nâng sửa xe ô tô giằng dưới.

Nguyên lý hoạt động của cầu nâng 2 trụ

Quá trình hoạt động của cầu nâng rửa xe hai trụ được mô tả đơn giản như sau:

Để nâng tay nâng lên:

• Đầu tiên bạn cần nhấn nút up, bơm thủy lực sẽ dẫn dầu thủy lực từ bình chứa dầu sẽ dẫn dầu từ bình bơm thủy lực đến van khóa lên xilanh và tay nâng.

• Hai tay nâng đẩy lên đồng thời nâng ô tô lên. Thợ sửa xe có thể điều chỉnh độ cao nâng theo mong muốn. Thả nút up để dừng và khóa cáp trước khi thực hiện sửa chữa.

Để tay nâng hạ xuống:

• Trước khi bắt đầu hạ cầu nâng, bạn nhấn để nâng cầu nâng sửa xe 2 trụ lên 3 – 4cm để mở dây cáp. Sau đó, ấn nút down để thu hồi dầu thủy lực về bình dầu. Tay nâng và xe ô tô cũng dần dần được thả xuống.

Lưu ý, trong suốt quá trình vận hành thì bộ phận khóa chốt an toàn phải luôn hoạt động để đảm bảo an toàn tuyệt đối, tránh xe bị rơi ra khỏi cầu nâng.

Tham khảo bản vẽ thiết kế lắp đặt cầu nâng ô tô 2 trụ dưới đây:

Địa chỉ bán cầu nâng rửa xe 2 trụ uy tín

Điện máy Lucky là đơn vị chuyên phân phối – Lắp đặt gara rửa, sửa xe chuyên nghiệp. Với đội ngũ kỹ thuật tay nghề cao, Điện Máy Lucky tự tin mang đến cho khách hàng những giải pháp cho gara tốt nhất: chi phí tối ưu – lắp đặt hệ thống thông minh tối ưu công suất các thiết bị – thuận tiện trong kinh doanh – thuận tiện trong sử dụng.

Tham khảo một số dự án lắp đặt cầu nâng 2 trụ do Điện Máy Lucky thực hiện dưới đây:

Trên đây, Điện Máy Lucky đã chia sẻ thông tin đến các bạn về cấu tạo cầu nâng 2 trụ chi tiết nhất. Nếu bạn đang có nhu cầu lắp đặt cầu nâng sửa xe 2 trụ  tiệm sửa xe ô tô, liên hệ ngay đến hotline để được tư vấn chi tiết.
